3.
BADANIE POPRAWNOŚCI EFEMERYDY
Do testowania
gotowej efemerydy skorzystano
z danych pochodzących z Centrum Zakryć (ILOC)
w Japonii. Wyniki
takiego typu programów
mogą się znacznie
różnic w zależności
od przyjętego na
początku algorytmu tworzenia
(czyli od tego,
jakie zjawiska zostały w
nich uwzględnione).
Błędy w
wyznaczeniu miejsca widomego
gwiazd i Księżyca
wpływają na moment
zakrycia. Przy zakryciu
centralnym błąd w
położeniu o wielkości
jednej sekundy łuku spowodować może błąd dochodzący
do dwóch sekund
czasowych przy wyznaczaniu
momentu zakrycia gwiazdy.
Dokładność wyznaczenia
momentu zakrycia zależy
także od wartości
promienia Księżyca, jaka
została przyjęta. (Ponieważ
Księżyc ma bardzo
małe spłaszczenie, możemy
przyjąć również jego
model sferyczny o pewnym
uśrednionym promieniu).
Porównanie
parametrów księżycowych z
różnych źródeł
IAU (Międzynarodowa Unia
Astronomiczna 1982)
Średni promień Księżyca [km] 1738
NASA http://nssdc.gsfc.nasa.gov/planetary/factsheet/moonfact.html
Promień
równikowy [km] 1738
Promień
biegunowy [km] 1735
Średni promień objętosciowy [km] 1737,5
Spłaszczenie 0,002
Chibibulin, Czikanow
(W.W.Podobed 1982) Na podstawie
danych z Lunar-Orbiter.
Półoś
a [km] 1738,51 0,06
Półoś
b [km] 1738,09 0,06
Półoś
c [km] 1738,40 0,07
Różnica 1 km w
wartości przyjmowanej dla
promienia przy zakryciu
centralnym powoduje zmianę
przewidywanego momentu zakrycia
o jedną sekundę.
Dla zakryć niecentralnych różnica ta może
być znacznie większa
(Rys.3.1.).
Rys.3.1. Wpływ przyjętej
wartości długości promienia
dla
różnych kątów pozycyjnych.
Promień kątowy
Księżyca zależy nie
tylko od przyjętego
promienia liniowego ale
również od topocentrycznej odległości do Księżyca
(41), która związana
jest z ruchem orbitalnego wirowym
Ziemi.
Przy obliczeniach efemerydy w ILOC
stosowany jest japoński
katalog zodiakalny H92. W
niniejszej pracy wykorzystano własny katalog zodiakalny utworzony na
bazie katalogu Hipparcos (rozdz. 2.3.1.).
Różnice wartości
w danych o
miejscach widomych gwiazd
otrzymywanych przez oba
programy są najwyżej rzędu jednej
sekundy łuku. Wprowadza
to około dwu-sekundowy błąd dla przewidywanego momentu zakrycia.
Nieuwzględnione
efekty, które wpływają
na dokładność efemerydy
spłaszczenie Księżyca
i libracje,
niepokrywający się
ze środkiem masy
Księżyca środek figury,
wpływ gór
księżycowych.
Przyczyny powodujące
różnice pomiędzy efemerydami
(ILOC, efem.dat)
różne katalogi
gwiazdowe: H-92 i Hipparcos,
różnice w
zastosowanym modelu zjawiska (uwzględnienie różnych
efektów).
Zjawiska
uwzględnione przy opracowaniu
programu efemerydalnego
precesja i
nutacja,
paralaksa dobowa,
aberracja,
grawitacyjne zakrzywienie toru światła,
czas aberracji,
ruchy własne
gwiazd,
dynamiczny promień
Księżyca (zmiana odległości).
3.1. Wyniki
wstępne
Tabela 3.1.
przedstawia część pierwszych
wyników programu efemerydalnego przed dołączeniem do
niego modułów służących
do wyznaczania warunków
obserwacyjnych. Początkowo
program w trakcie
obliczeń wykorzystywał iteracyjne
sprawdzanie stanu przypisanego dla każdej gwiazdy.
Jednakże procedura ta
jest zbyt czasochłonna i w celu
skrócenia czasu działania programu wykorzystano metodę bisekcji.
efemeryda
dla Poznania: współrzędne geodezyjne:
długość
16 52 ' 42 " szerokość 52 23 ' 54 " wysokość 85 [m]
TDT-UT = 63 [s] (kwiecień), 64 [s] (maj). r = 1738 [km]
_____________________________________________________________
data czas
UT NR mag
rektascencja deklinacja
m
d r h m s h m
s o '
"
______________________________________________________
4
22 99 18 38 38 12476 H-92 7.8 8 15 36.2 +17 34 24 ILOC
4 22 99 18
38 53 40458 Hip 7.7
8 15 35.87 +17 34 24.7 efemain
4 22 99
21 46 04 12632 H-92 7.1
8 21 39.7 +17 17 13 ILOC
4 22 99 21 46 08
40977 Hip 9.2 8 21 37.79 +17 17 17.6 efemain
4 22 99
23 08 24 12713 H-92 6.4
8 24 42.2 +17 10 59 ILOC
4 22 99 23 08 14
41226 Hip 7.1 8 24 40.7 +17 11 4.2 efemain
5
23 99 20 53 37 17337 H-92 9.1 11 32 47.6 +5 16 51 ILOC
5 23 99 20
54 15 56322 Hip 10.1
11 32 47.63 +5 16 50.7 efemain
5
23 99 23 28 26 17431 H-92 8.1 11 37 07.1 +4 58 01 ILOC
5 23 99 23
28 21 56668 Hip 8.4
11 37 06.79 +4 58 02.8 efemain
5 24 99 23 21 34
18382 H-92 8.5 12 23 28.6 +0 42 59 ILOC
5
24 99 23 21 11 60440 Hip 8.7 12 23
27.85 +0 43 04.6 efemain
Tabela 3.1. Porównanie pierwszych wyników.
3.2.
Analiza wyników końcowych
W tabeli
3.2. porównano efemerydę (ILOC) z wynikami działania
programu efemerydalnego 'efemain.c'. W
celu sprawdzenia poprawności
efemerydy porównano momenty
zakryć. Porównano również
wielkości charakteryzujące warunki
obserwacyjne, które są
niezbędne do przeprowadzenia obserwacji.
_______________________________________________________________________________________________
data czas UT RZ Nr. mag
faza el. PA
rektascencja deklinacja źródło
d m
r h m s
h m s ' "
__________________________________________________________________________________
19 5 1999 19 16 31 D
11955 8.3 24+ 60 155.9
7 57 27.7 +18 06
07 ILOC
19 5 1999
19 16 19 D 38890 8.2 0.25
59 153 7 57 27.054 18 6 9.38
efemain.c
19 5 1999 20 22 54 D
12045 7.1 25+ 60 85.0
8 00 37.5 +18 14 48 ILOC
19
5 1999 20 22 35 D 39169 7.1
0.25 60 86
8 0 37.167 18 14
48.95 efemain.c
19 5 1999 20 49 35 D 12065
8.8 25+ 61
35.1 8 01 12.1 +18 23 27 ILOC
19
5 1999 20 49 57 D 39215
8.9 0.25 60
38 8 1 11.895
18 23 27.70 efemain.c
20 5 1999 20 06 05 D 13616
8.2 35+ 73
52.0 8 57 15.2 +16 17 05 ILOC
20
5 1999 20 6 45 D
43975 8.1 0.35
72 54 8 57
15.058 16 17 5.90 efemain.c
20 5 1999 20 10 39 D 13618
8.1 35+ 73
61.7 8 57 30.6 +16 14 10 ILOC
20
5 1999 20 11 4 D
44000 7.9 0.35
72 64 8 57 31.320 16
14 10.38 efemain.c
21 5 1999 19 43 41 D 14853
6.7 46+ 85
115.4 9 50 59.0 +13 04 10 ILOC
21
5 1999 19 43 41 D 48324
6.5 0.46 85
115 9 50 58.871 13
4 10.53 efemain.c
21 5 1999 23 21 50 D 15022
5.1 47+ 87
115.3 9 58 10.4 +12 26 53 ILOC
21
5 1999 23 22 35 D 48883
5.3 0.47 87
115 9 58 10.038 12 26 55.16 efemain.c
22 5 1999 23 07 54 D 16194
8.5 57+ 99
119.8 10 48 10.6 + 8 50 09 ILOC
22
5 1999 23 8 11 D
52838 8.3 0.58
98 119 10 48 10.313 8 50 11.08
efemain.c
23 5 1999 20 53 37 D 17337
9.1 66+ 109
112.7 11 32 47.6 + 5 16 51 ILOC
23
5 1999 20 54 15 D 56322 10.1
0.67 109 113
11 32 47.636 5 16 50.74 efemain.c
23 5 1999 23 28 26 D 17431
8.1 67+ 110
76.7 11 37 07.1 + 4 58 01 ILOC
23
5 1999 23 28 21 D 56668
8.4 0.68 110
78 11 37 6.799 4 58
2.76 efemain.c
Tabela 3.2.
W tabeli
3.2. oznaczono:
el. - elongację,
PA - kąt pozycyjny
gwiazdy (position angle)
RZ - rodzaj zjawiska
D lub R - zakrycie lub
odkrycie (disapearance, reapearance)
Uśredniony błąd
dla wyników z
tabeli 3.2. wynosi
19,4 s (maksymalny 40 s). W celu
określenia przyczyn powstawania
błędów pokazano:
-
na rysunku 3.2. zależność błędu
od kąta pozycyjnego,
-
na rysunku 3.3. zależność wartości
bezwzględnej błędu od
kąta pozycyjnego.

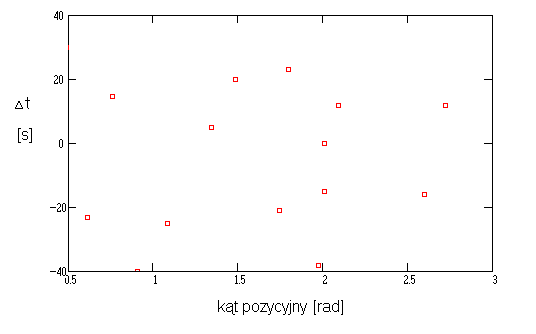

Rys.3.2.
Zależność błędu od
kąta pozycyjnego.
Stwierdzono,
że błędy występują zarówno w
dodatnich jak i
ujemnych wartościach.
Oznacza to, że wyliczone
momenty zakryć gwiazd
w porównaniu do
efemerydy (ILOC) nie
wykazują stałego przesunięcia w czasie. Przy niewłaściwym obliczeniu promienia Księżyca
lub wyznaczeniu pozycji
obarczonych stałym przesunięciem, wartości błędu
wyznaczenia momentu zakrycia
nie wykazywałyby rozkładu
symetrycznego względem zera. W
niniejszych rozważaniach błąd
zdefiniowano następująco:
Wyniki ze
znakiem dodatnim świadczą
o opóźnieniu przewidzianego momentu zakrycia w
stosunku do danych
testowych.

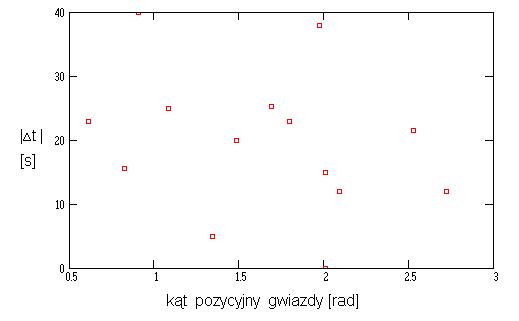

Rys.3.3.
Zależność wartości bezwzględnej błędu od kąta
pozycyjnego.

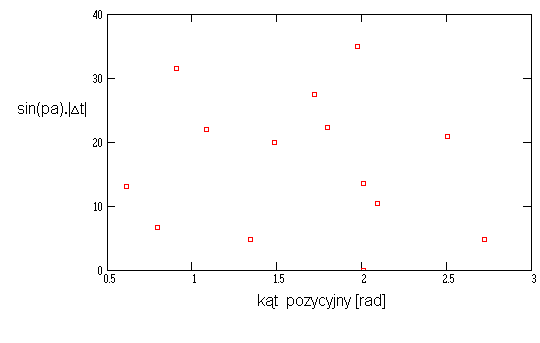

Rys.3.4. Zależność błędu
od niedokładności przyjętego
modelu Księżyca
Aby sprawdzić
wpływ niedokładności przyjętego
modelu Księżyca (sfera o
promieniu 1738km) na
wyniki należy uwzględnić wpływ kąta pozycyjnego na błąd |t| . W tym
celu wartość błędu |t|
pomnożona zostaje przez
sinus kąta pozycyjnego. Takim sposobem udaje
się uniknąć rozciągania
się błędów w
czasie dla zakryć
bliskich brzegowym (Rys.3.1.). Po uwzględnieniu wpływu kąta pozycyjnego
na błąd wyznaczenia
momentu zakrycia, który
zawiera między innymi
niedokładność modelu Księżyca (spłaszczenie i przesunięcie środka
figury względem środka
mas), nie stwierdzono
zależności pomiędzy wielkością
sin(PA).|t| i kątem
pozycyjnym. Oznacza to,
że niedokładność przyjętego
modelu nie wpływa
w istotny sposób
na dokładność wyników.
